QD型電動雙梁橋式起重機

QD型5-10噸吊鉤橋式起重機

QD型電動雙梁橋式起重機

QD型電動雙梁橋式起重機

QD型吊鉤橋式起重機是采用國際先進標準制造的系列產品。整機結構新穎、造型美觀、工藝性好、操作靈活平穩、安全可靠。

主要特點：

（1）橋架采用箱形主梁，自動埋弧焊焊接。

（2）小車導電采用工字鋼軌道電纜導電新裝置，安全可靠。

（3）起升機構根據要求還可設第二套安全裝置。增加可靠性。

（4）零部件標準化、系列化、通用化。

（5）操縱室視野開闊，全部機構均在操縱室內操縱，工作舒適操縱靈活。

本產品廣泛適用于普通重物的裝卸與搬運，還可配以多種專用吊其進行特殊作業，當露用時帶有防雨設備。表中數據為室內起重機用，室外起重機總重和輪壓約增加5％，起重機按使用繁忙程度分為中級（A5）和重級（A6）兩種工作制度。選用時應注明工作制度，工作環境的高、低氣溫及電源種類等技術要求。還可根據用戶要求的跨度設計制造。

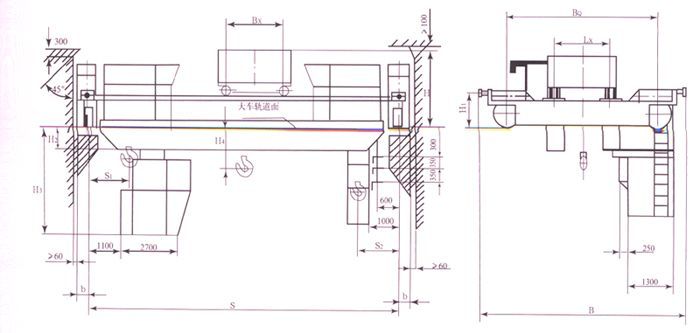

QD型16/3.2-50/10噸吊鉤橋式起重機

QD型電動雙梁橋式起重機

QD型75/20-100/20噸吊鉤橋式起重機

QD型電動雙梁橋式起重機

工作制度（中級）
主要技術參數
起重量	主鉤	t	75							100
	副鉤		20							20
跨度		m	13	16	19	22	25	28	31	13	16	19	22	25	28	31
起升高度主/副		m	20/22							20/22
速度	主鉤	m/min	6.7							4.6
	副鉤		9.23							9.23
	小車		38.3							33.3
	大車		75.1				66			75.1				66
電動機	主鉤	型號/KW	YZR315M-10/85							YZR315M-10/85
	副鉤		YZR250M1-8/35							YZR250M1-8/35
	小車		YZR180L-8/13							YZR180L-8/13
	大車		YZR200L-8/(2×18.5)							YZR200L-8/(2×18.5)
總重		t	61.694	62.749	70.078	74.489	80.747	86.078	91.288	72.548	76.524	81.617	82.637	94.59	100.37	107.86
大輪壓		t	27	27.9	28.8	29.7	30.6	31.5	32.5	32	33	34.3	35.5	36.8	37.6	38.8
薦用鋼軌			QU80;QU100							QU80;QU100
電源			三相交流　380V　50Hz

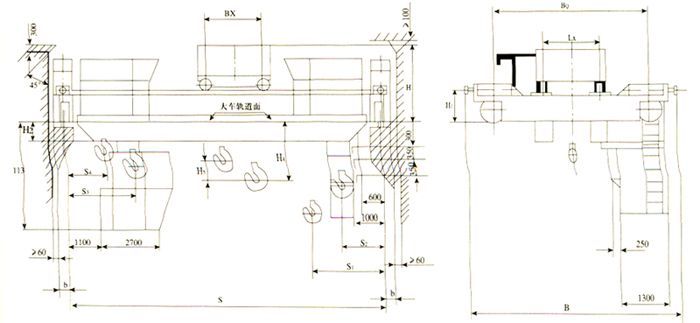

主要尺寸
BX		mm	3400							3400
LX			4400							4400
H			3252		3256	3258	3258	3260	3262	3280	3282	3284	3288	3290	3292	3294
H1			3252		1322	1324	1324	1326	1328	1330	1332	1334	1338	1340	1342	1344
H2			398	538	542	544	844	846	848	538	540	544	548	848	850	854
H3			1588		1584	1582	1582	1580	1578	1886	1884	1882	1878	1876	1874	1872
H4			2568	2708	2712	2714	3014	3016	3018	2708	2710	2714	2718	3018	3020	3024
H5			1164							1581
S1			910							1095
S2			2300							2255
S3			2205							2570
S4			595							3730
